Колоколы MP Filtri серий LMG, LMC и LMB предназначены для соединения электродвигателей с гидравлическими насосами в составе гидравлических станций и промышленных гидросистем. Они обеспечивают точную соосность валов, корректную установку насоса и снижение вибрационных нагрузок при работе оборудования.

Вся линейка колоколов MP Filtri изготавливается из алюминиевого сплава и соответствует международным стандартам присоединительных размеров IEC и SAE, что гарантирует совместимость с большинством распространённых гидронасосов и электродвигателей.

В зависимости от условий эксплуатации, мощности привода и габаритов оборудования применяются разные серии колоколов — от компактных решений для стандартных гидростанций до модульных конструкций для тяжелой промышленности.

Серии колоколов MP Filtri

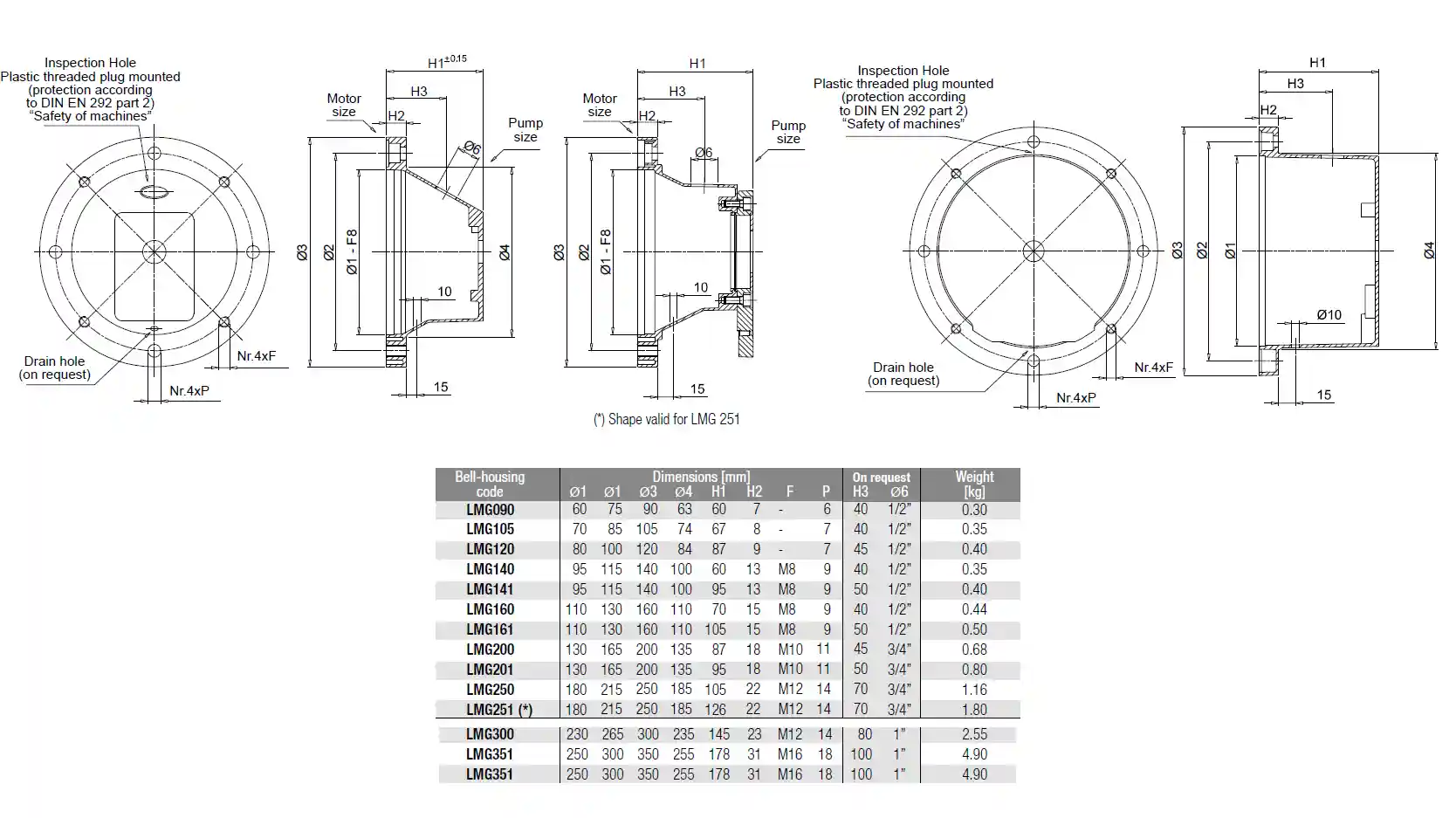

🔹 Серия LMG — моноблочные (базовые)

LMG — универсальная серия для стандартных гидравлических станций и типовых промышленных применений.

• Конструкция: моноблочная, литая из алюминиевого сплава
• Типоразмеры двигателей: IEC 63–160
• Диаметры фланцев: примерно 140–350 мм
• Преимущества:
  • компактные габариты
  • малый вес
  • оптимальное соотношение цена / жесткость
• Рекомендуемое применение: насосы малой и средней производительности, стандартные режимы работы

🔹 Серия LMC — моноблочные усиленные

LMC — усиленная версия LMG для более тяжелых условий эксплуатации.

• Конструкция: моноблочная, с увеличенной толщиной стенок и ребрами жесткости
• Типоразмеры двигателей: IEC 180–280
• Диаметры фланцев: примерно 350–550 мм
• Особенности:
  • повышенная виброустойчивость
  • рассчитаны на работу с насосами высокой производительности
• Рекомендуемое применение: мощные гидростанции, непрерывная работа, повышенные динамические нагрузки

🔹 Серия LMB — составные (модульные)

LMB — флагманская серия MP Filtri для крупных и нестандартных промышленных установок.

• Конструкция: составная, из двух соединяемых болтами частей
• Типоразмеры двигателей: IEC 225–355
• Диаметры фланцев: от 450–660 мм и выше
• Ключевые преимущества:
  • возможность замены только части колокола при смене типа насоса
  • удобство монтажа тяжелых насосов
  • высокая устойчивость к осевым и радиальным нагрузкам
• Рекомендуемое применение: тяжелая промышленность, металлургия, энергетика, нестандартные насосы и фланцы

Совместимость и подбор

• Колоколы MP Filtri используются совместно с:
• эластичными полумуфтами (jaw-type, spider)
• гидронасосами стандартов SAE
• электродвигателями стандарта IEC

➡️ Подбор осуществляется по:

• типоразмеру электродвигателя
• фланцу и типу гидронасоса
• требуемой длине и серии колокола
