Полумуфты серий ND и NS производства OMT Group предназначены для соединения вала электродвигателя с валом гидронасоса в составе насосных агрегатов и гидравлических станций. Полумуфты применяются со стороны электродвигателя и насоса и работают совместно в составе эластичной кулачковой муфты.
Полумуфты ND и NS выполнены из алюминия и обеспечивают передачу крутящего момента через эластичную резиновую вставку (паук). Такая конструкция позволяет компенсировать осевые и радиальные смещения валов, снижать вибрации и динамические нагрузки, возникающие при пуске и работе насосного агрегата, а также защищать подшипники двигателя и насоса.
Различие между сериями ND и NS
Серии ND и NS имеют одинаковую конструкцию и геометрию, но отличаются подготовкой отверстия под вал:
- Серия ND — полумуфты с предварительно сформированным (минимальным) отверстием, предназначенные для быстрой окончательной механической обработки под стандартные диаметры валов электродвигателей и гидронасосов. Оптимальны для типовых применений и серийной сборки.
- Серия NS — полумуфты, поставляемые без отверстия (заготовка), что обеспечивает полную свободу при расточке и изготовлении шпоночного паза под нестандартные или специальные размеры валов.
Обе серии рассчитаны на эксплуатацию в температурном диапазоне от –30 °C до +80 °C, обладают компактной конструкцией и подходят для применения в промышленной и мобильной гидравлике.
Преимущества полумуфт ND / NS OMT Group:
- соединение электродвигателя с гидронасосом
- эластичная кулачковая конструкция
- компенсация осевых и радиальных смещений
- снижение вибраций и ударных нагрузок
- защита подшипников двигателя и насоса
- алюминиевый корпус и резиновая вставка
- выбор серии под задачу: ND — с отверстием, NS — заготовка
В таблице ниже представлены наши артикулы и варианты исполнения полумуфт ND и NS, доступные к поставке.

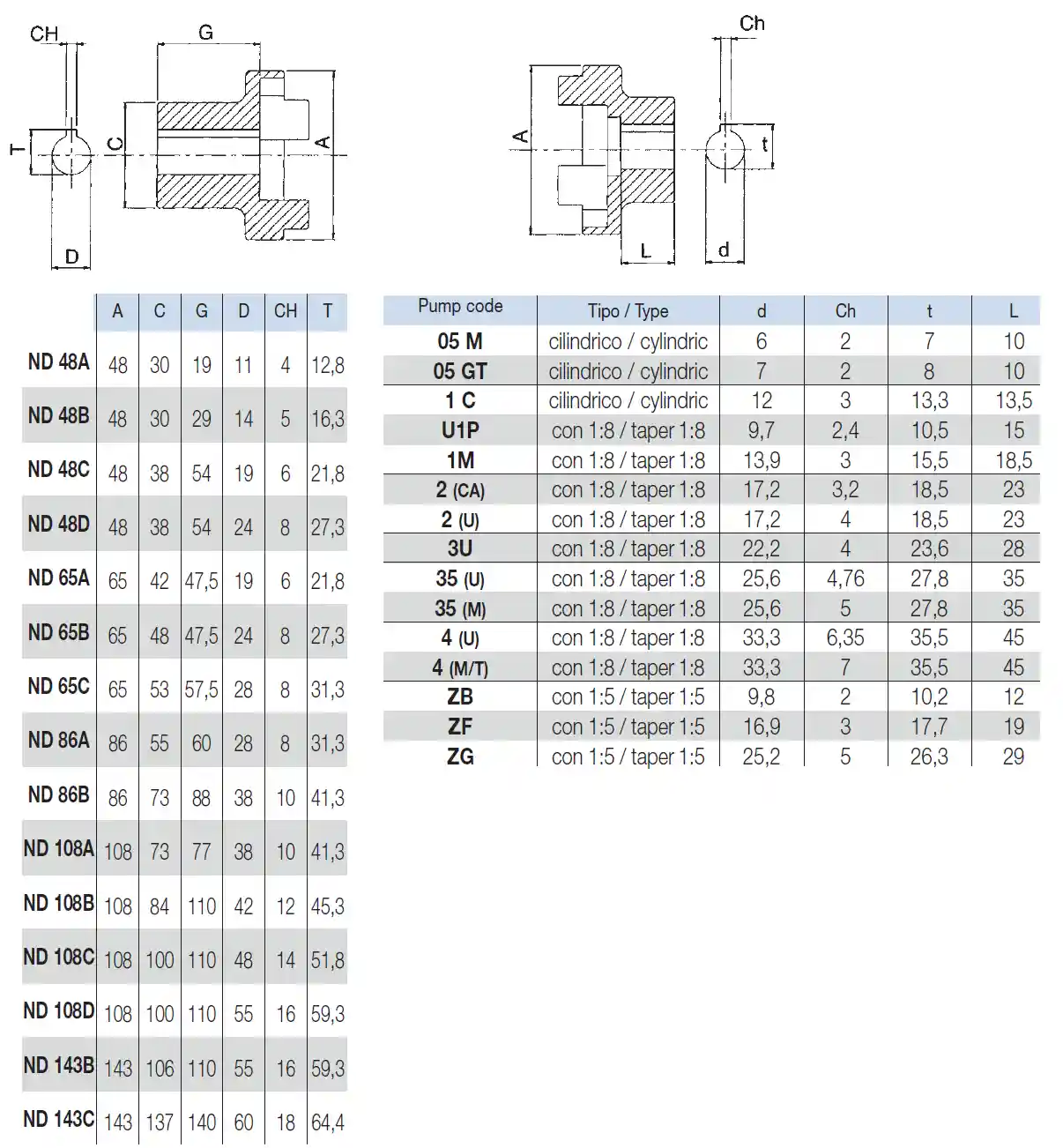

| Артикул | Модель полумуфты | Чертежи и таблицы размеров |
|---|---|---|
| 08.07.008.008 | ND48B |  |
| 08.07.010.008 | ND65B | |
| 08.07.011.008 | ND65C | |
| 08.07.012.008 | ND86B | |
| 08.07.013.008 | ND108B | |
| 08.07.015.008 | ND48C | |
| 08.07.038.008 | ND65A | |
| 08.09.005.008 | ND48PU1P | |
| 08.09.008.008 | ND86P2 | |
| 08.09.009.008 | ND86P3U | |
| 08.09.010.008 | ND108P2 | |
| 08.09.025.008 | ND65P2 | |
| 08.09.019.008 | NS65C |
